فراتر از سرعت: چگونه چرخ دنده های پر سرعت در ماشین آلات مدرن متحول می شوند

I. مقدمه

پیگیری بی امان از کارآیی و عملکرد در ماشین آلات مدرن مرزهای طراحی مهندسی را تحت فشار قرار داده است. از غرش موتور جت گرفته تا هوم توربین نیروگاه ، توانایی انتقال قدرت قابل اعتماد و کارآمد در سرعت های چرخشی روزافزون مهم است. این تقاضا قرار داده است چرخ دنده های انتقال سرعت بالا در خط مقدم نوآوری مکانیکی. اینها صرفاً چرخ دنده هایی نیستند که سریع می چرخند. آنها مؤلفه های با دقت مهندسی شده طراحی شده اند تا در شرایط شدید کارآمد و قابل اعتماد عمل کنند ، جایی که طرح های دنده معمولی به سرعت شکست می خورند.

چرخ دنده های انتقال سرعت با سرعت بالا فعال کننده پیشرفت تکنولوژیکی هستند. آنها چگالی قدرت بالاتر را تسهیل می کنند و اجازه می دهند قدرت بیشتری از طریق اجزای کوچکتر و سبک تر منتقل شود. این امر به طور مستقیم به بازده بهبود یافته در صنایع مختلف از جمله هوافضا ، تولید برق و بخش های اتومبیل با کارایی بالا ترجمه می شود. این چرخ دنده ها با کاهش اندازه و وزن کلی ماشین آلات به سیستم های جمع و جور ، کارآمدتر و چابک تر کمک می کنند. در این مقاله به اصول اساسی ، ملاحظات طراحی پیچیده ، تکنیک های پیشرفته تولید ، برنامه های متنوع و روندهای آینده هیجان انگیز در شکل گیری دنیای چرخ دنده های انتقال سرعت بالا می پردازیم.

ii. اصول انتقال دنده

A. اصول اصلی دنده

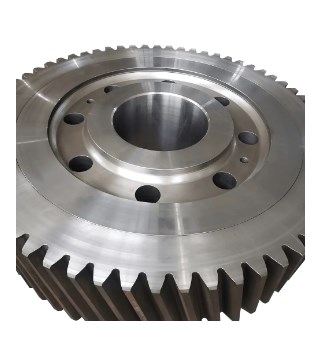

در هسته آنها ، چرخ دنده ها اجزای مکانیکی با دندانهایی هستند که برای انتقال حرکت چرخشی و گشتاور از یک شافت به دیگری انتقال می یابند. درک اصطلاحات اصلی دنده بسیار مهم است: دایره زمین دایره نظری است که چرخ دنده های جفت گیری بدون لغزش می چرخند. در ماژول اندازه دندانهای دنده را تعریف می کند. در زاویه فشار زاویه ای را که در آن نیرو بین دندانهای مشبک منتقل می شود ، دیکته می کند. و زاویه مارپیچ (برای چرخ دنده های مارپیچ) به زاویه دندان ها نسبت به محور دنده اشاره دارد. در حالی که انواع مختلف دنده وجود دارد ، چرخ دنده به دلیل نرم تر ، عملکرد ساکت تر و ظرفیت حمل بار بالاتر در مقایسه با چرخ دنده های Spur ، عمدتاً در برنامه های پر سرعت مورد استفاده قرار می گیرند. در نسبت دنده کاهش سرعت یا افزایش را تعیین می کند ، در حالی که انتقال گشتاور قابلیت میزان نیروی چرخشی را که می تواند منتقل شود تعریف می کند.

B. چالش ها با سرعت زیاد

چرخ دنده های عملیاتی با سرعت چرخش بالا مجموعه ای منحصر به فرد از چالش های بزرگ را معرفی می کند:

1. افزایش بارها و ارتعاشات پویا: با افزایش سرعت ، حتی نواقص جزئی یا سوء رفتار می تواند منجر به نیروهای پویا قابل توجهی شود و باعث ارتعاشات و سر و صدا بیش از حد شود.
2. تولید گرما و مدیریت حرارتی: اصطکاک بین دندانهای مش و روغن در داخل گیربکس گرمای قابل توجهی ایجاد می کند. مدیریت حرارتی مؤثر برای جلوگیری از تخریب مواد و تجزیه روان کننده بسیار مهم است.
3. کاهش سر و صدا: عملیات پر سرعت ذاتاً سر و صدای بیشتری ایجاد می کند. طراحی برای عملکرد آرام ، به ویژه در برنامه هایی مانند هوافضا ضروری است.
4. چالش های روغن کاری: حفظ یک فیلم روان کننده کافی بین دندانهای به سرعت در حال حرکت دشوار می شود. مسائلی مانند خفگی روغن (جایی که خود روغن باعث ایجاد مقاومت و گرما می شود) و اطمینان از ضخامت کافی فیلم برای جلوگیری از تماس فلز به فلز بسیار مهم است.
5. خستگی و سایش مادی: تنش های چرخه ای در فرکانس های بالا به طور قابل توجهی خطر خستگی مواد را افزایش می دهد. سایش سطح ، گودال و لکه دار کردن نیز نگرانی های اساسی است.
6. تولید الزامات دقیق: تحمل چرخ دنده های پر سرعت فوق العاده محکم است. هرگونه انحراف می تواند منجر به نارسایی فاجعه بار شود.

iii ملاحظات طراحی برای چرخ دنده های پر سرعت

غلبه بر چالش های عملکرد پر سرعت نیاز به طراحی و مهندسی دقیق دارد.

A. بهینه سازی هندسه دنده

بهینه سازی هندسه دنده برای عملکرد صاف ، کارآمد و بادوام با سرعت بالا مهم است:

• اصلاح پروفایل: تکنیک هایی مانند تسکین وت تسکین ریشه برای اطمینان از درگیری نرم و از بین بردن ، کاهش بارهای ضربه و سر و صدا در مشخصات دندان اعمال می شود.
• اصلاح سرب: برای چرخ دنده های مارپیچ ، اصلاحات جزئی در زاویه مارپیچ در طول طول دندان می تواند انحرافات زیر بار را جبران کند و از تماس یکنواخت اطمینان حاصل کند.
• انتخاب زاویه مارپیچ: یک زاویه مارپیچ بهینه برای چرخ دنده های مارپیچ توزیع بار ، فشار محوری و خصوصیات نویز را متعادل می کند.
• بهینه سازی زاویه فشار: زاویه فشار بر استحکام دندان ، تنش های تماس و سر و صدا تأثیر می گذارد. انتخاب دقیق حیاتی است.
• تجزیه و تحلیل تماس با دندان (TCA): از شبیه سازی های نرم افزاری پیشرفته برای تجزیه و تحلیل الگوهای تماس بین دندانهای مش ، اطمینان از توزیع بار یکنواخت در پهلو دندان و جلوگیری از غلظت استرس موضعی استفاده می شود.

ب) انتخاب مواد

انتخاب مواد برای عملکرد و ماندگاری با سرعت بالا اساسی است:

• فولادهای با استحکام بالا: فولادهای تخصصی مانند فولادهای کاروبوریزه (به عنوان مثال ، AISI 9310 ، 8620) و فولاد نیتریدر معمولاً به دلیل قدرت هسته عالی و توانایی دستیابی به سختی سطح بالا مورد استفاده قرار می گیرند.
• تکنیک های سخت شدن سطح: فرآیندهای مانند کربوهلینگ (معرفی کربن به سطح سختی) ، نیتیدر (معرفی نیتروژن برای سختی سطح و مقاومت در برابر سایش) ، و سخت شدن القاء (گرمایش و خاموش شدن موضعی) ضمن حفظ یک هسته سخت و انعطاف پذیر ، یک مورد سخت و مقاوم در برابر سایش ایجاد کنید.
• مواد سبک وزن: برای برنامه هایی که وزن آن بسیار مهم است ، مانند هوافضا ، آلیاژهای پیشرفته یا حتی ترکیب در حال کاوش هستند ، اگرچه آنها چالش های تولید و عملکرد خود را ارائه می دهند.
• ملاحظات: خصوصیات کلیدی مواد برای چرخ دنده های پر سرعت شامل زیاد است قدرت خستگی (مقاومت در برابر بارگذاری چرخه ای) ، برتر مقاومت در برابر پوشیدن ، کافی سختی (مقاومت در برابر شکستگی) ، و ثبات حرارتی (حفظ خواص در درجه حرارت بالا).

ج - سیستم های روانکاری

روغن کاری مؤثر ، خون حیات چرخ دنده های پر سرعت ، مدیریت اصطکاک ، گرما و سایش است:

• روغن کاری غبار روغن: یک غبار ریز روغن به سمت مش دنده هدایت می شود ، مناسب برای بارهای سبک تر و سرعت پایین تر در محدوده پر سرعت.
• روانکاری جت: جت های روغن با فشار بالا دقیقاً با هدف دندانهای مشبک انجام می شود و از روغن کاری و خنک کننده مستقیم و مؤثر اطمینان می یابد. این در خواستار برنامه ها رایج است.
• روغنکاری اسپری روغن: مشابه روغن کاری جت اما با الگوی اسپری گسترده تر.
• انتخاب روان کننده: با توجه به آن ، انتخاب روان کننده بسیار مهم است ولادی (مقاومت در برابر جریان) ، وجود خاص مطلب (به عنوان مثال ، ضد لباس ، فشار شدید) ، و آن خواص حرارتی (ثبات در دماهای بالا).
• سیستم های تصفیه و خنک کننده: سیستم های یکپارچه برای از بین بردن آلاینده ها از روغن و از بین بردن گرما ، حفظ عملکرد بهینه روان کننده ضروری هستند.

D. انتخاب تحمل

یاتاقان از شفت های چرخان پشتیبانی می کند و باید در برابر سرعت و بارهای بالا مقاومت کند:

• یاتاقان های هیدرودینامیکی: این یاتاقان ها به یک فیلم روغن تحت فشار متکی هستند تا شافت را از سطح بلبرینگ جدا کنند و ظرفیت بار بسیار خوبی را ارائه دهند و با سرعت زیاد میرایی می گیرند.
• یاتاقان های عنصر نورد: با دقت بالا و با سرعت بالا (به عنوان مثال ، یاطاقان توپ تماس زاویه ای ، یاطاقان غلتکی استوانه ای) استفاده می شود ، اغلب با توپ های سرامیکی برای کاهش اصطکاک و قابلیت سرعت بالاتر.
• یاتاقان های مغناطیسی فعال: برای سرعت های شدید ، تماس با صفر و موقعیت شفت دقیق ، یاطاقان مغناطیسی فعال استفاده می شود و از نیروهای الکترومغناطیسی برای استفاده و کنترل شافت استفاده می شود.

E. استحکام مسکن و سیستم

مسکن دنده و سیستم کلی باید برای حداکثر استحکام طراحی شود تا از سوء استفاده و کنترل ارتعاشات جلوگیری شود:

• به حداقل رساندن انحراف و سوء استفاده: طرح های مسکن سفت و ماشینکاری دقیق اطمینان حاصل کنید که شفت ها و چرخ دنده ها با دقت در زیر بارهای عملیاتی قرار می گیرند.
• میرایی و انزوا لرزش: مواد و طرح های ساختاری که ارتعاشات را جذب می کنند یا جدا می کنند ، برای کاهش نویز و جلوگیری از طنین انداز درج شده اند.
• مدیریت انبساط حرارتی: با گرم شدن اجزای ، آنها گسترش می یابند. این طرح برای حفظ ترخیص و تراز ، باید گسترش حرارتی دیفرانسیل بین چرخ دنده ها ، شفت ها و مسکن را به خود اختصاص دهد.

IV تولید و کنترل کیفیت

عملکرد چرخ دنده های با سرعت بالا به تولید دقیق فوق العاده بالا و کنترل کیفیت دقیق.

الف - ماشینکاری دقیق

دستیابی به دقت مورد نیاز شامل فرآیندهای پیشرفته ماشینکاری است:

• سرگرمی و شکل گیری دنده: خشن اولیه و نیمه پر کردن دندانهای دنده.
• سنگ زنی دنده: یک فرآیند پایان مهم که مقادیر کمی از مواد را برای دستیابی به پروفایل های دقیق دندان و اتمام سطح از بین می برد. این شامل می شود سنگ زنی (با استفاده از چرخ سنگ زنی به شکل دندان) و سنگ زنی تولیدی (جایی که چرخ سنگ زنی یک دنده جفت گیری را شبیه سازی می کند).
• فرآیندهای فوق العاده: تکنیک هایی مانند حصیر وت لپه برای دستیابی به اتمام سطح بسیار صاف ، کاهش اصطکاک و بهبود الگوهای تماس استفاده می شود.

ب - فرآیندهای عملیات حرارتی

پس از ماشینکاری ، از تیمارهای حرارتی برای تقویت خواص مواد استفاده می شود:

• کاروبوریزه: یک فرآیند ترموشیمیایی که کربن را در سطح فولاد پراکنده می کند و به دنبال آن فرونشست و خوراکی می شود تا یک مورد سخت و مقاوم در برابر سایش ایجاد شود.
• نیتریدر: یک فرآیند درجه حرارت پایین که نیتروژن را در سطح فولاد پخش می کند و نیتریدهای سخت را ایجاد می کند که باعث افزایش سختی سطح ، مقاومت در برابر سایش و استحکام خستگی با حداقل اعوجاج می شود.
• سخت شدن القایی: از القاء الکترومغناطیسی برای گرم کردن سریع و خاموش کردن مناطق خاص دنده استفاده می کند و امکان سخت شدن موضعی را فراهم می کند.

ج - کنترل و بازرسی کیفیت

بازرسی دقیق تضمین می کند که هر دنده مشخصات خواستار را برآورده می کند:

• اندازه گیری دنده: ابزارهای پیشرفته مانند ماشین های اندازه گیری مختصات (CMM) و اختصاص داده شده تست های نورد دنده برای اندازه گیری دقیق هندسه دندان ، سرب ، مشخصات و رونق استفاده می شود.
• آزمایش غیر مخرب (NDT): تکنیک هایی مانند بازرسی ذرات مغناطیسی (برای تشخیص ترک های سطح) و تست اولتراسونیک (برای تشخیص نقص های داخلی) برای اطمینان از یکپارچگی مواد بدون آسیب رساندن به مؤلفه استفاده می شود.
• تعادل اجزای چرخان: چرخ دنده های با سرعت بالا و شفت های مرتبط با آنها باید به صورت پویا متعادل شوند تا ارتعاشات به حداقل برسد و از عملکرد صاف اطمینان حاصل شود.

V. برنامه های چرخ دنده های انتقال سریع

چرخ دنده های انتقال سرعت بالا در طیف گسترده ای از صنایع که در آن عملکرد و کارآیی مهم است ، ضروری است.

الف. هوافضا

صنعت هوافضا نمونه بارز جایی است که چرخ دنده های پر سرعت بسیار مهم هستند:

• موتورهای هواپیما: در موتورهای Turbofan و Turboprop ، گیربکس برای اتصال توربین با سرعت بالا به فن یا پروانه سرعت کمتری ، بهینه سازی کارآیی ضروری است.
• انتقال هلیکوپتر: این گیربکس های پیچیده قدرت را از موتور به روتورهای اصلی و دم منتقل می کنند و نیاز به قابلیت اطمینان و چگالی قدرت دارد.
• واحدهای قدرت کمکی (APU): موتورهای توربین گازی کوچک در هواپیما که قدرت برای شروع کار را فراهم می کنند و از وسایل نقلیه نیز استفاده می کنند.

ب. تولید برق

در بخش انرژی ، این چرخ دنده ها برای تبدیل انرژی چرخشی با سرعت بالا بسیار مهم هستند:

• توربین های گازی: جعبه دنده های با سرعت بالا توربین های گازی را به ژنراتورها متصل می کنند و سرعت چرخش زیاد توربین را به سرعت همزمان مورد نیاز شبکه الکتریکی پایین می آورند.
• توربین های بخار: مشابه توربین های گازی ، از گیربکس برای مطابقت با سرعت توربین با ژنراتور استفاده می شود.
• جعبه دنده های توربین بادی: در حالی که روتور اصلی با سرعت کمتری عمل می کند ، برخی از مراحل در گیربکس توربین های بادی بزرگ می تواند شامل دنده های پر سرعت باشد.

ج.

برنامه های کاربردی با کارایی بالا و نوظهور به طور فزاینده ای به این چرخ دنده ها اعتماد می کنند:

• وسایل نقلیه با کارایی بالا: در اتومبیل های مسابقه و سوپراسپرت ها ، گیربکس های تخصصی برای کنترل سرعت شدید موتور و خروجی های برق طراحی شده اند.
• رانندگی وسیله نقلیه الکتریکی (EV): از آنجا که موتورهای الکتریکی اغلب برای بهره وری بهینه در RPM های بسیار بالا کار می کنند ، چرخ دنده های کاهش سرعت بالا برای تطبیق سرعت موتور با سرعت چرخ بسیار مهم هستند.

D. ماشین آلات صنعتی

بسیاری از کاربردهای صنعتی از کارآیی و چگالی قدرت چرخ دنده های پر سرعت بهره مند می شوند:

• کمپرسورها: در صنایع مختلف (به عنوان مثال ، نفت و گاز ، HVAC) برای رانندگی کمپرسورهای گریز از مرکز با سرعت بالا استفاده می شود.
• پمپ ها: چرخ دنده های با سرعت بالا می توانند پمپ های تخصصی را برای انتقال سیال در فرآیندهای صنعتی هدایت کنند.
• ابزار ماشین آلات: ابزارهای ماشین آلات دقیق اغلب شامل گیربکس های دوک نخ ریسی با سرعت بالا برای عملیات ماشینکاری با سرعت بالا هستند.
• دکل های آزمون: در تحقیق و توسعه ، گیربکس با سرعت بالا اجزای اساسی سکوهای آزمایشی هستند که برای شبیه سازی شرایط عملیاتی در دنیای واقعی برای ماشین آلات مختلف طراحی شده اند.

vi روندها و نوآوری های آینده

زمینه چرخ دنده های انتقال سریع به طور مداوم در حال تحول است ، که ناشی از تقاضا برای عملکرد ، کارآیی و قابلیت اطمینان حتی بیشتر است.

A. مواد پیشرفته

تحقیقات در مورد مواد جدید قول می دهد مرزها را بیشتر سوق دهد:

• چرخ دنده های سرامیکی: با ارائه سختی استثنایی ، مقاومت در برابر سایش و قابلیت درجه حرارت بالا ، چرخ دنده های سرامیکی برای کاربردهای شدید که در آن فولادهای سنتی کوتاه می آیند ، مورد بررسی قرار می گیرند.
• کامپوزیت های پیشرفته: کامپوزیت های سبک و با استحکام بالا می تواند در طراحی دنده ، به ویژه برای کاربردهای حساس به وزن ، انقلابی ایجاد کند.
• تولید افزودنی (چاپ سه بعدی): این فناوری باعث ایجاد هندسه های دنده پیچیده می شود که با ماشینکاری سنتی غیرممکن است ، به طور بالقوه امکان ساختارهای داخلی بهینه شده و ویژگی های یکپارچه را فراهم می کند.

ب. چرخ دنده های هوشمند/نظارت بر وضعیت

ادغام اطلاعات در سیستم های دنده یک روند مهم است:

• سنسورهای یکپارچه: برای نظارت بر پارامترهایی مانند دما ، لرزش و کرنش در زمان واقعی ، سنسورهای جاسازی شده را مستقیماً در چرخ دنده ها یا گیربکس ها قرار دهید.
• تعمیر و نگهداری پیش بینی کننده و تشخیص AI محور: داده های این سنسورها ، همراه با هوش مصنوعی و یادگیری ماشین ، می توانند خرابی های احتمالی را قبل از وقوع پیش بینی کنند ، و امکان نگهداری پیشگیرانه و به حداقل رساندن خرابی را فراهم می کند.

ج - فن آوری های کاهش سر و صدا و لرزش

تلاش های مداوم با هدف ایجاد چرخ دنده های پر سرعت و صاف تر و نرم تر:

• کنترل نویز فعال: با استفاده از امواج صوتی ضد فاز برای لغو سر و صدای دنده.
• مواد میرایی پیشرفته: تهیه مواد جدید و طرح های ساختاری که به طور مؤثر ارتعاشات را جذب و از بین می برد.

D. درایوهای هیبریدی و برقی

تغییر به سمت برق بر طراحی دنده تأثیر می گذارد:

• بهینه سازی ویژگی های موتور الکتریکی: چرخ دنده ها به طور خاص برای رابط با ویژگی های منحصر به فرد چشم انداز موتورهای برقی طراحی شده اند ، که اغلب به سرعت ورودی بالاتری و نسبت های کاهش متفاوت نیاز دارند.
• ادغام با الکترونیک برق: ادغام نزدیکتر بین سیستم های دنده مکانیکی و واحدهای کنترل الکترونیکی برای عملکرد و کارآیی بهینه.

vii پایان

چرخ دنده های گیربکس با سرعت بالا ، اوج مهندسی مکانیک ، دقت تجسم ، علوم مواد و تولید پیشرفته را نشان می دهد. آنها مؤلفه های مهمی هستند که باعث می شوند چگالی قدرت بالا ، کارآیی و عملکرد مورد نیاز ماشین آلات مدرن در صنایع متنوع باشد. از کاهش بارهای پویا و مدیریت چالش های حرارتی گرفته تا انتخاب مواد پیشرفته و استفاده از تکنیک های تولید فوق العاده دقیق ، هر جنبه ای از طراحی و تولید آنها گواهی بر تعالی مهندسی است.

با ادامه صنایع به محدودیت سرعت و کارآیی ، نقش چرخ دنده های پر سرعت فقط رشد می کند. با نوآوری های مداوم در مواد ، ادغام فن آوری های هوشمند برای نظارت بر شرایط و سازگاری برای چشم انداز در حال تحول درایوهای هیبریدی و برقی ، زمینه چرخ دنده های انتقال سریع برای ادامه تکامل آماده شده است ، و نسل بعدی ماشین آلات با کارایی بالا را هدایت می کند. $ $
